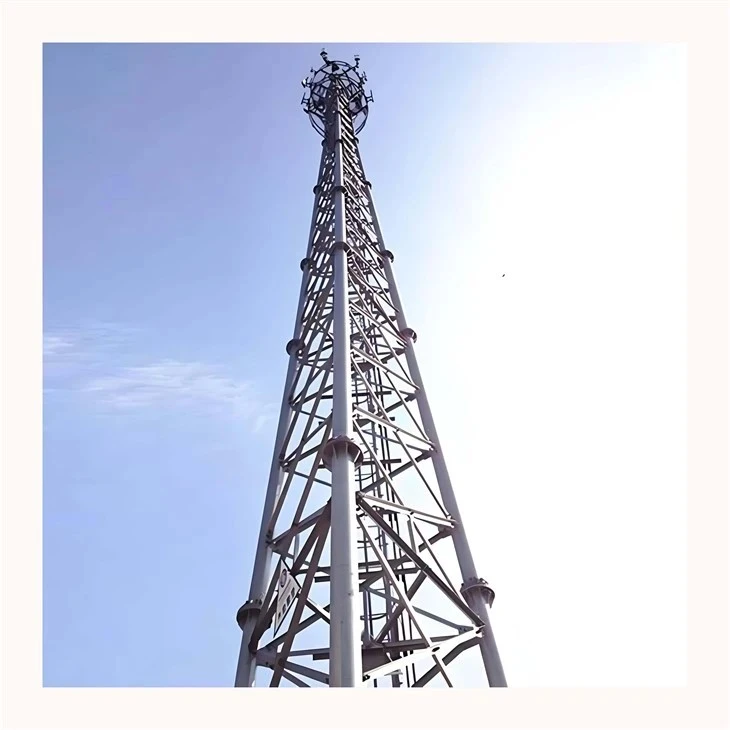

برج زاوية القاعدة العريضة

برج القاعدة العريضة هو برج ذو زاوية نقل تم تصميمه بتباعد كبير بين الأرجل لتحسين ثبات الأساس في التربة الناعمة والأراضي المستصلحة والظروف الأرضية ذات قدرة -المحمل- المنخفضة.

إرسال التحقيق

نظرة عامة على المنتج

الميزات الأساسية

تعمل المسافة الأوسع بين الأرجل على تقليل الضغط على الأساس.
تساعد منطقة توزيع الحمل الأكبر حجمًا على التحكم في التسوية التفاضلية في التربة الناعمة والأرض الردمية.
يدعم امتدادات الساق غير المتساوية لاستيعاب طرق التلال والمواقع ذات الاختلافات الكبيرة في الارتفاع.
تعمل هندسة الساق الموسعة على إنشاء بصمة دعم أوسع لمقاومة الأحمال الجانبية المتولدة عند نقاط انحراف الخط بشكل أفضل.
يوفر الطلاء المجلفن بالغمس الساخن 86ميكرومتر-حماية طويلة الأمد من التآكل لبيئات الخدمة الخارجية.

المواصفات الفنية

المعلمة	المواصفات القياسية / النطاق
درجة المادة	Q355B، Q420B، ASTM A572 GR50 / GR65
مكافحة-التآكل	الجلفنة بالغمس الساخن (ASTM A123 / ISO 1461، متوسط سمك الزنك أكبر من أو يساوي 86 ميكرومتر)
مستوى الجهد	خطوط نقل 110 كيلو فولت – 330 كيلو فولت وشبكات تجميع الطاقة المتجددة
زيادة عرض القاعدة	أعرض بنسبة 25% إلى 45% من أبراج الزوايا التقليدية
معايير التصميم	ASCE 10-15، TIA-222-H، EN 1993، IEC 60826
فحص اللحام	100% اختبار الموجات فوق الصوتية (UT) واختبار الجسيمات المغناطيسية (MT)
التضاريس القابلة للتطبيق	التربة الناعمة والأراضي المستصلحة وسفوح التلال والمناطق الكارستية

إرشادات اختيار المشروع

التربة الناعمة والأرض المملوءة
يوصى به للمشاريع التي تكون فيها قدرة تحمل الأساس محدودة أو يكون التحكم في التسوية هو الاهتمام الرئيسي.

ظروف المياه الجوفية العالية
مناسبة للمواقع التي تتطلب رقابة صارمة على التسوية ويمكن إقرانها بأساسات خوازيق أو أنظمة أساسات مركبة.

التلال والتضاريس غير المستوية
يدعم امتدادات الأرجل غير المتساوية لاستيعاب اختلافات الارتفاع الكبيرة مع تقليل متطلبات الأعمال الأرضية.

شبكات تجميع الطاقة المتجددة
مناسب تمامًا لأنظمة تجميع مزارع الرياح ومزارع الطاقة الشمسية حيث يكون استقرار الأساس على المدى الطويل-أمرًا بالغ الأهمية.

التعليمات

س: هل يمكن للبرج ذي القاعدة العريضة-أن يقلل من متطلبات قدرة تحمل الأساس مقارنة بالبرج ذو الزاوية التقليدية؟

ج: نعم. تقوم القاعدة الأوسع بتوزيع تفاعلات أرجل البرج على مساحة أكبر، مما يقلل من ضغط المحمل على الأساس ويجعله أكثر ملاءمة لظروف الأرض ذات السعة المنخفضة.

س: ما هو الدعم الأساسي الذي يمكن توفيره للتربة الناعمة أو ظروف المياه الجوفية المرتفعة؟

ج: يمكن توفير بيانات أحمال الأساس الكاملة لمساعدة مهندسي الأساس في تحسين تصميمات الأساسات المنتشرة أو أساسات الوسادة أو الأكوام المحفورة.

س: كيف يتكيف البرج مع طرق التلال ذات الاختلافات الكبيرة في الارتفاع؟

ج: يمكن تصميم امتدادات الأرجل غير المتساوية وتخطيطات الأساس المخصصة لتتناسب مع ارتفاعات الموقع وتقليل متطلبات الأعمال الأرضية.

س: ما هي مهلة الإنتاج القياسية وشروط الدفع؟

ج: يستغرق الإنتاج عادةً من 35 إلى 45 يومًا بعد الحصول على الموافقة. الشروط هي 30% إيداع T/T ورصيد 70% مقابل نسخة B/L أو بعد موافقة فحص SGS.
