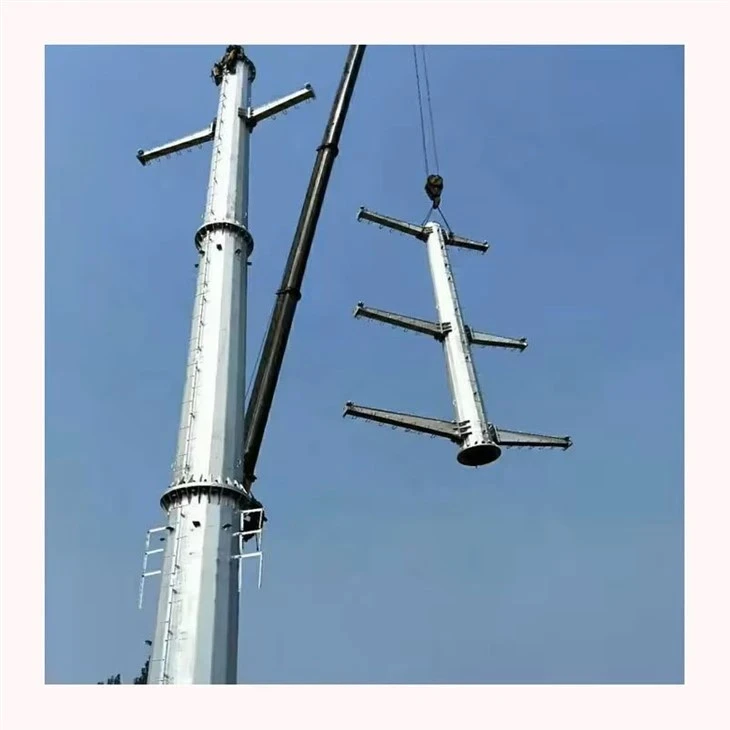

برج نقل جهد 110 ك.ف
نظرة عامة على المنتج
أبراج نقل الحركة بقدرة 110 كيلو فولت لدينا عبارة عن هياكل فولاذية مجلفنة -للخدمة الشاقة-بالغمس على الساخن ومصممة خصيصًا للتوصيلات البينية للشبكات الإقليمية، وممرات التوزيع الحضرية-في الضواحي، وروابط إمدادات الطاقة الصناعية-. تعمل هذه الأبراج كعمود فقري بالغ الأهمية بين شبكات النقل الفرعية- وشبكات الطاقة السائبة ذات الجهد العالي-، وقد تم تحسينها لضمان خلوص صارم من الطور -إلى-المرحلة والمرونة الميكانيكية في ظل أحمال الرياح والجليد الديناميكية.
المواصفات الفنية
|
الجهد المقنن |
110 كيلو فولت |
|
تكوينات الدائرة |
دائرة واحدة / دائرة مزدوجة / موصل -دوائر متعددة-متعدد |
|
تصنيفات الأبراج |
التعليق (خط مستقيم)، التوتر / الزاوية، النهاية الميتة -النهاية / المحطة، التحويل، الطويل- معبر النهر |
|
درجات الصلب الهيكلي |
-قوة عالية Q235B، Q355B، Q420B (متوافق تمامًا مع ASTM A36 / A572 / GR50 / GR65) |
|
رموز هندسة التصميم |
IEC 60826، IEC 60652، ASCE 10، EN 1993 (الكود الأوروبي 3) |
|
مكافحة-معيار التآكل |
-الغلفنة بالغمر الساخن-بالغمس الكامل بدقة وفقًا للمواصفة ISO 1461 / ASTM A123 |
|
سمك طلاء الزنك |
86 أم قياسي (قابل للتخصيص حتى 120-150 أم للخطوط الساحلية عالية الملوحة) |
|
تصميم سرعة الرياح |
25 م/ث حتى 50 م/ث (حسب فترات عودة الأرصاد الجوية الإقليمية) |
|
بدل تراكم الجليد |
5 مم - 40 مم (يعتمد على المشروع) |
|
السحابات والأجهزة |
مسامير وصواميل هيكلية- ذات قوة عالية 8.8 / 10.9 مع أجهزة قفل ضد السرقة- |
|
عمر خدمة التصميم |
أكثر من 50 عامًا في ظل ظروف تشغيل المرافق القياسية |
دقة الهندسة والتصنيع
1. دقة CNC الآلية
مطابقة الفتحة المثالية:يتم تصنيع جميع مكونات الشبكة من خلال خطوط القطع والتثقيب ووضع العلامات الأوتوماتيكية باستخدام الحاسب الآلي. يتم قفل التفاوتات الهيكلية ضمن زائد/ناقص 1 مم، مما يؤدي إلى منع تأخيرات التوسيع أو القطع أو اللحام في الموقع-.
تتبع المواد:نحن نستورد الفولاذ حصريًا من المصانع-الأعلى مستوى والمملوكة للدولة-. تكون كل شحنة مصحوبة بشهادات اختبار مطحنة EN 10204 3.1 الأصلية (MTC) للتحقق من الخصائص الكيميائية والميكانيكية الدقيقة.
2. 100% اختبار التجميع المسبق في المصنع-
متجر-التحقق من الملاءمة:قبل الإنتاج الضخم لأي تصميم مخصص بقدرة 110 كيلو فولت، يتم تجميع نموذج أولي-لبرج كامل الحجم في منشأتنا. يتحقق هذا الاختبار المادي من جميع خلوص وصلات الوصلات، وهندسة الأذرع المتقاطعة-، وتكوينات امتداد الجسم لضمان الاستعداد الميداني.
3. النمذجة الهيكلية الديناميكية
محاكاة الحمل المتقدمة:باستخدام برنامجي PLS-TOWER وMS Tower، نقوم بإجراء تحليل العناصر المحدودة (FEA) لمحاكاة حالات ضغط الحمل المجمعة-. يتضمن ذلك التوتر الطولي غير المتوازن الشديد، وتساقط الجليد غير المتماثل، وسيناريوهات الموصلات المكسورة- لتحسين قوة البرج-إلى-نسبة الوزن.
4.-الدفاع الشديد عن التآكل البيئي
سندات الزنك المعدنية:يؤدي -تخليل الأحماض ما بعد التصنيع، متبوعًا بالغلفنة بالغمس الساخن-، إلى إنشاء حاجز متعدد الطبقات-مجاني-متين ولا يحتاج إلى صيانة. وهذا يضمن الحماية المطلقة ضد التآكل الجوي في المناطق الاستوائية أو الصحراوية أو الصناعية ذات الرطوبة العالية-.
خيارات التخصيص الهيكلي
تحسين البصمة:امتدادات هيكلية مخصصة وتصميمات أساسية-ضيقة للأرض-يمين حضري مقيد-من-مناطق الطرق (ROW).
التكيف الجيولوجي:زوايا قاعدية وامتدادات أرجل مخصصة لتتناسب مع أنواع الأساس المتنوعة: وسادة-و-خرسانة المدخنة، أو المراسي الصخرية، أو الأكوام المحفورة.
توافق الشبكة الذكية:تكوينات ذروة الطور العلوي المتكاملة- لاستيعاب OPGW (السلك الأرضي البصري) وأسلاك الدرع القياسية.
الخدمات اللوجستية ووضع العلامات والتعبئة
ختم الجزء الدائم:يتم ختم كل عضو فولاذي برمز هوية أبجدي رقمي دائم ومقروء قبل الجلفنة. يتطابق هذا الرمز تمامًا مع رسومات التركيب الهيكلي وجداول التعبئة، مما يسمح بالفرز السريع في-الموقع.
تحسين الشحن البحري:يتم تجميع المكونات بإحكام بواسطة أرقام الأجزاء باستخدام-أحزمة فولاذية شديدة التحمل مع واقيات للحواف لمنع احتكاك الزنك أثناء النقل. يتم تكوين الحزم لزيادة المساحة إلى الحد الأقصى في حاويات HQ القياسية مقاس 40 قدمًا أو كسر-السفن السائبة.
