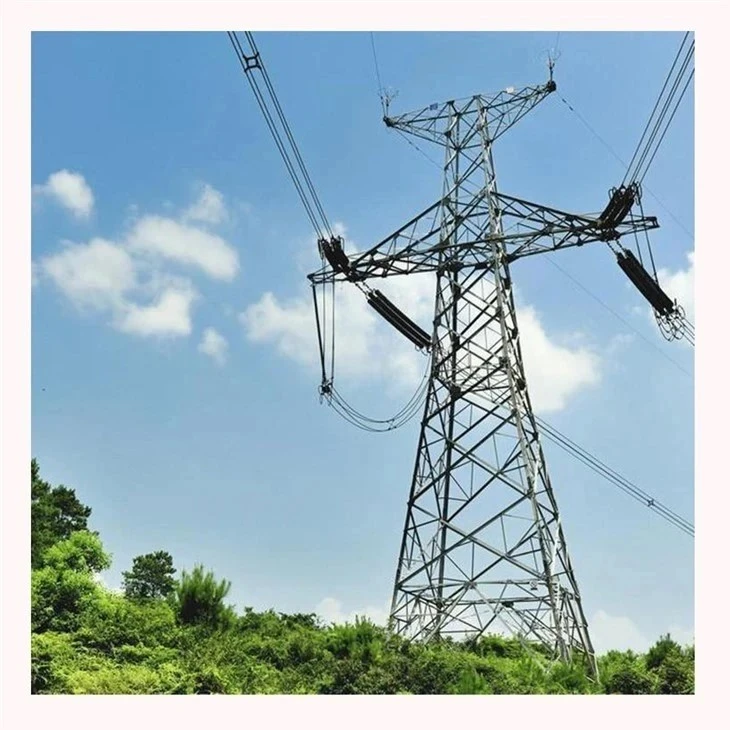

برج نقل الصلب شعرية

أبراج النقل الفولاذية الشبكية عبارة عن أنظمة هيكلية- ذاتية الدعم وعالية القوة-. يستخدم الهيكل إطارًا هندسيًا مثلثًا مُحسّنًا للغاية لنقل أوزان الموصلات الرأسية والتوتر الطولي والأحمال البيئية الديناميكية (الرياح الشديدة وتحميل الجليد والقوى الزلزالية) بأمان إلى أسس خرسانية مسلحة.

إرسال التحقيق

نظرة عامة على المنتج

نطاق النقل القابل للتطبيق

فئة الجهد	تطبيق نموذجي	تحسين هيكل شعرية
66 كيلو فولت – 110 كيلو فولت	التوزيع الإقليمي والعمود الفقري للإرسال الفرعي-.	تكوينات بصمة خفيفة الوزن وصغيرة الحجم
132 كيلو فولت – 220 كيلو فولت	ممرات النقل بين المدن-والتغذية الصناعية الثقيلة	خلوص محسّن لتكوينات الدائرة-المزدوجة
330 كيلو فولت – 500 كيلو فولت	الخطوط الرئيسية للشبكة الوطنية والارتباطات -البينية عبر الحدود	هياكل الخدمة الشاقة-للموصلات المجمعة وOPGW

هندسة النظم الإنشائية

آلية نقل الأحمال
يستخدم تكوين البرج مسار تحميل محدد ودقيق لتوزيع القوى المشتركة:
الحمل العمودي:الوزن الساكن للموصلات المجمعة، وسلاسل العازل، وملحقات الأجهزة، وتراكم الجليد الموضعي.
الحمل العرضي:يعمل ضغط الرياح بشكل عمودي على امتدادات الموصل والأسلاك الأرضية والمنطقة المتوقعة لجسم البرج.
الحمل الطولي:التوتر غير المتوازن الناتج عن زوايا انحراف الخط، وحالات طوارئ الأسلاك المكسورة، والنهايات المسدودة للطرف -.
الحمل الديناميكي:تسبب الرياح-اهتزازات دوامية وتأثيرات ركض الموصل.

يتم توجيه جميع الضغوط المستحثة من خلال دعامة قطرية هيكلية إلى أعضاء الساق الرئيسية، وتنتهي عند مسامير تثبيت الأساس.

المكونات الهيكلية الرئيسية
قمة سلك الأرض (الذروة):تم وضعه في أعلى نقطة لدعم أسلاك الدرع المستمرة أو OPGW (السلك الأرضي البصري) للحماية من الصواعق ونقل البيانات- ذات النطاق الترددي العالي.
صليب-الذراعين:تم تصميمه للحفاظ على الخلوص الكهربائي الدقيق بين الطور-إلى-الطور والطور-إلى-الجسم استنادًا إلى فئة الجهد الكهربي ومستويات عزل نبضات البرق (BIL) ومناطق التلوث البيئي.
جسم البرج (قسم القفص):تم تحسين القسم الهيكلي المستدق باستخدام برنامج التحليل الهيكلي لمقاومة لحظات الانقلاب العالية والالتواء في ظل حالات الضغط المجمعة.
أرجل البرج وواجهة القاعدة:ينقل قوى القص والرفع القصوى إلى الأساسات المدنية من خلال أقفاص مسامير التثبيت المضمنة للخدمة الشاقة أو قوالب كعب.

معلمات تحميل التصميم

المعلمة	النطاق الهندسي القياسي	الأساس المرجعي والامتثال
تصميم سرعة الرياح	25 - 60 م/ث (حتى 216 كم/ساعة)	IEC 60826 / ASCE 10-15 / رموز الشبكة المحلية
بدل سمك الجليد	0 - 40 ملم	النمذجة الخاصة بالمنطقة المناخية
عامل الأمان	1.5 - 2.5 (ظروف الأسلاك العادية مقابل المكسورة)	المعايير الدولية لنقل المرافق
طول فترة الحكم	200 – 800 متر	الملامح الطبوغرافية ومعلمات تبلد الموصل
إجمالي ارتفاع البرج	15 – 80+ متر	متطلبات الخلوص الأرضي التنظيمية

مراقبة جودة التصنيع

لضمان عدم وجود أي عيوب في التنفيذ الميداني، تطبق منشأة التصنيع لدينا بوابات صارمة لمراقبة الجودة لكل دفعة:
التسامح الأبعاد:يضمن التثقيب والحفر باستخدام الحاسب الآلي محاذاة فتحة الترباس ضمن تفاوت قدره ±1.5 مم.
استقامة الأعضاء:يمنع الفحص الآلي أي انحرافات في الحدبة أو الكنس في الزوايا الهيكلية الرئيسية.
التجميع التجريبي للنموذج الأولي:التحقق من صحة -المقياس المادي المسبق-الكامل للمقالة الأولى لكل نوع برج قبل الإنتاج الضخم لضمان محاذاة الحقل بشكل مثالي.
التحقق من الجلفنة:-اختبار سمك بالموجات فوق الصوتية غير مدمر عبر المفاصل والأعضاء المهمة.
التتبع:يتم تعيين أرقام الأجزاء -الثابتة على كل مكون فردي مباشرةً إلى قائمة تعبئة الشحن والرسومات الهيكلية.

تم توفير حزمة وثائق المشروع

يرافق كل شحنة برج ملف فني شامل للمراجعة الهندسية وتخليص المرافق المحلية:
1. الترتيب العام (GA) والرسومات التنفيذية التفصيلية
2.تقارير الحسابات الهيكلية (يتم إنشاؤها عبر PLS-TOWER)
3.شهادات اختبار المواد (MTC) حسب EN 10204 3.1
4.تقارير الامتثال وسمك الجلفنة
5.الخطوة-بواسطة-دليل التثبيت والتركيب
6.شريط-قوائم التعبئة المشفرة للتحكم الدقيق في المخزون في ساحة التخزين
7.أوراق بيانات تحميل تفاعل الأساس (قوى الرفع والضغط والقص النهائية)

التعليمات

س: هل يمكن لفريقك الهندسي تخصيص تصميمات البرج لتتناسب مع رموز الشبكة المحلية لدينا؟

ج: نعم. يستخدم فريقنا الهندسي الداخلي-برنامجي PLS-TOWER وPLS-CADD لتصميم هياكل الأبراج وتعديلها وتحسينها بما يتوافق بشكل صارم مع معايير IEC أو ASCE 10-15 أو BS أو معايير المرافق الوطنية المحددة الواردة في وثائق المناقصة الخاصة بك.

س: ما هي البيانات المطلوبة من فريقنا الهندسي لبدء تصميم مخصص أو عرض أسعار؟

ج: لتقديم اقتراح فني دقيق، يرجى تقديم: فئة جهد خط النقل، ومواصفات الموصل/السلك الأرضي/OPGW، ومعايير تصميم الطقس (الحد الأقصى لسرعة الرياح، وتحميل الجليد، ونطاق درجة الحرارة المحيطة)، وأطوال الامتداد (الامتداد الحاكم والحد الأقصى لامتدادات الرياح/الوزن)، وزوايا انحراف الخط، ومتطلبات التكوين (دائرة مفردة/مزدوجة).

س: هل تقوم بإجراء اختبارات تحميل النموذج الأولي على نطاق واسع؟

ج: نعم. يمكننا تنسيق وتسهيل اختبار الحمل المادي المدمر وغير المدمر على نطاق كامل-للبرج -في محطات اختبار معتمدة للتحقق من السلامة الهيكلية مقابل حدود التصميم النهائية إذا نصت مواصفات العطاء المقدمة من العميل على ذلك.

س: كيف يمكنك منع فقدان المكونات أو اختلاطها أثناء النقل إلى الموقع؟

ج: يتم ختم كل قطعة فولاذية بشكل فريد -بمعرف جزء واضح قبل الجلفنة. يتوافق هذا المعرف مباشرة مع قائمة التعبئة التفصيلية ورسومات التجميع. يتم ترميز الحزم بالألوان- وتنظيمها حسب قسم البرج (الأرجل والجسم والأذرع المتقاطعة-) لتبسيط إدارة المخزون في ساحة وضع EPC.

س: هل يمكن تصميم هذه الهياكل لدوائر متعددة- أو لتكوينات خطوط توزيع متدلية تحت-؟

ج: نعم. يمكن تخصيص الأذرع المتقاطعة- لدعم تكوينات الدوائر- الفردية أو المزدوجة أو المتعددة، بما في ذلك نقاط التثبيت المخصصة لخطوط التوزيع المتدلية تحت - (على سبيل المثال، 11 كيلو فولت/33 كيلو فولت تحت -المسارات المتدلية أسفل خط نقل 220 كيلو فولت) ومسارات ألياف OPGW.

س: هل خدمات التصميم المدني التأسيسية مدرجة في نطاق التوريد الخاص بك؟

ج: نحن نقدم أوراق بيانات تحميل الأساس الكاملة التي توضح تفاصيل لحظات الانقلاب النهائية، وقوى الضغط للأسفل، وقوى القص للرفع في واجهة قاعدة القاعدة. يمكن للمهندسين المدنيين لديك الاستفادة من هذه البيانات في تصميمات أساسات محددة للتربة المحلية-، أو يمكن لفريقنا تقديم رسومات أساس محسنة عند الطلب.
